Інструкції з монтажу покрівельного покриття з бітумної черепиці KATEPAL
Кліматичні особнности монтажу:
у разі монтажу гнучкої черепиці при температурі нижче +5 °С, упаковки з плиткою перед монтажем слід зберігати в теплому приміщенні. Допускається застосування термофену під час монтажу.
Для монтажу гнучкої черепиці зима – дійсно не найкращий час, адже згідно з рекомендаціями виробників, цей матеріал можна укладати при температурі нижче +5 град. С. Справа в тому, що гонт (лист з 3-4 «черепичками») кріпиться до дерев'яної основи за допомогою як цвяхів, так і самоклеючого шару, який є на звороті гонта. Щоб намертво склеїти гонт з підставою і ґонтами сусідніх рядів, забезпечуючи герметичність покриття, необхідні сонячні промені, які поступово «розтоплюють» клейкий шар. А сонця взимку, на жаль, не вистачає. До того ж на морозі гонти стають крихкими, що не дозволяє, наприклад, монтувати черепицю з перехлестом – на ковзани і хребти.
З іншого боку, останніми роками зима в Україні лише часом холодна. Крім того, в мінусову температуру можна виконувати підготовчі роботи для гнучкої покрівлі – монтувати кроквяну систему, суцільний дерев'яний настил, утеплювач, паро - і гідроізоляцію, не забуваючи захищати конструкцію даху від снігу, використовуючи міцну поліетиленову плівку або звичайний руберойд. Навесні ж, не втрачаючи дорогоцінного часу, укладати гнучку черепицю.
При сильної необхідності можна змонтувати гнучку покрівлю і в мороз. Для цього поверх даху (або якогось її ділянки) будують дерев'яну або металеву конструкцію, вкрите спеціальною для будівельних лісів шумопылезащитной плівкою або поліетиленовою плівкою (так званий «тепляк»). Зсередини «друга дах» обігрівається електричними або дизельними тепловими гарматами, в результаті чого досягається необхідна плюсова температура. Варто додати, що «тепляк», накриває весь будинок, дає змогу вести не тільки покрівельні, але і, наприклад, штукатурні роботи на фасаді, для яких також потрібно тепло. «Тепляк» – це непросте інженерна споруда: він повинен бути стійкий до вітрових і снігових навантажень, а також зручний для переміщення людей і будматеріалів.
Основні етапи монтажу покрівлі
1) Підготовка підстави
Почніть пристрій покрівлі з підготовки основи. В якості основи під гнучку черепицю застосовують матеріал з суцільною рівною поверхнею, до якого можливе кріплення цвяхами. В якості основи може бути використана OSB, вологостійка фанера або шпунтована, обрізна дошка. Вологість матеріалу для основи не повинна перевищувати 20% від сухої ваги. Стики дощок потрібно розташовувати на місця опор, і довжина дощок повинна бути не менше двох прольотів між опорами. Необхідно врахувати розширення дощок, що викликається коливанням вологості і температури, залишивши достатній зазор між дошками.
Товщина дошки і фанери при різній величині кроку крокв (визначається проектним розрахунком) при снігового навантаження 1,8 кН/м. кв., точковому навантаженні 1,0 кН
Крок крокв, мм | Товщина дошки, мм | Товщина фанери, мм |
600 | 20 | 12 |
900 | 23 | 18 |
1200 | 30 | 21 |

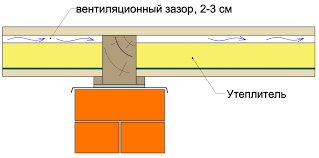

2) Пристрій вентиляційного зазору
Повітряний зазор повинен бути досить великою (не менше 50 мм), витяжний отвір розташовують якомога вище, а отвори для припливу повітря, відповідно, в нижній частині покрівлі.
Уентиляция необхідна для:
• відведення вологи від утеплювача, решетування і покрівельного матеріалу
• зменшення утворення криги і бурульок на покрівлі в зимовий час
• зменшення температури усередині конструкції даху влітку.
Пам'ятайте, правильно виконана вентиляція є запорукою тривалого терміну служби покрівлі!
3) Монтаж підкладкового шару
В якості зміцнюючого підкладки під гнучку черепицю використовують покрівельний матеріал Katepal K-EL 60/2200 або рулонний покрівельний ізоляційний матеріал Katepal по всій площі покрівлі. Підкладковий шар монтується у напрямку знизу-вгору паралельно карнизного звису покрівлі з нахлестом не менше 10 см, краї фіксуються цвяхами з інтервалом 20 см, шви герметизуються клеєм K-36

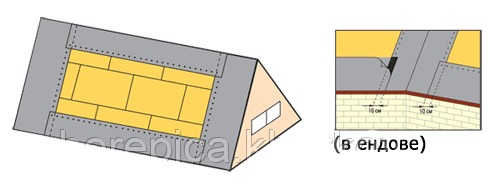

При ухилі покрівлі 1:3 (18 град) можлива укладка підкладкового матеріалу тільки на ковзани покрівлі, ендови, на карнизні звіси і торцеві частини покрівлі у місцях проходок через покрівлю (навколо пічних труб, в місцях примикань покрівлі до вертикальних стін, навколо мансардних вікон)

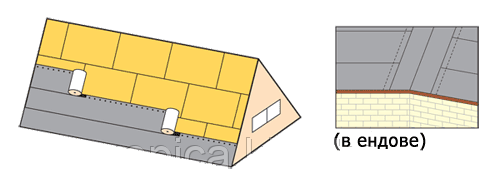

Якщо ухил ската становить менше ніж відношення 1:3 – килим розстеляється по всій площі. Укладання підкладкового килима проводиться паралельно карнизу, знизу вгору з нахлестом 10см. Він кріпиться цвяхами по верхньому краю з кроком близько 20см. Шви промащуються клеєм.
Примітка: В залежності від способу кріплення водостічної системи може виникнути необхідність в монтажі кронштейнів для укладання підкладки.
4) Монтаж металевих карнизних планок
Для захисту краю решетування на карнизних звісах від дощової вологи поверх підкладкового килима змонтуйте металеві карнизні планки (капельник) з нахлестом min 2 див. Прибивають їх зигзагоподібно покрівельними цвяхами з кроком 100 мм
5) Монтаж металевих планок фронтонних
Для захисту краю решетування на торцевих частинах покрівлі монтуються фронтонні планки з нахлестом min 2 див. Прибивають їх зигзагоподібно покрівельними цвяхами з кроком 100 мм
6) Монтаж єндового килима
Ендова є одним з найбільш складних і відповідальних ділянок. Перед укладанням м'якої черепиці, поверх підкладкового килима в ендові розстеляється спеціальний єндовий килим, що випускається в колір основного покриття.
Він служить для зміцнення і додаткової гідроізоляції цього сайту. Його краю приклеюються та прибиваються таким чином, щоб капелюшки цвяхів згодом були закриті покрівельними ґонтами.
7) Монтаж карнизної черепиці
Далі змонтуйте самоклеящуюся карнизну черепицю вздовж карнизних звисів, попередньо видаливши з її нижньої поверхні захисну плівку. Карнизну черепицю укладають стик в стик, відступивши від місця перегину карнизної планки 10-20 мм Прибивають карнизну черепицю поблизу місць перфорації з подальшим перекриттям місць кріплення рядовий черепицею
8.1) Монтаж рядової черепиці
Щоб уникнути колірних відхилень використовуйте покрівельні плитки упереміш з 4-5 упаковок. Укладання рядової черепиці слід починати від центру карнизного звису у напрямку торцевих частин покрівлі
Приклейте черепицю, попередньо знявши з її нижньої частини захисну плівку, (після цього окремі плитки не можна складати стопкою один на одного) і прибийте чотирма цвяхами кожну трохи вище лінії паза плитки (20-30 мм). Якщо ухил покрівлі більше 1:1 (45 град. ), то кожна плитка повинна кріпитися шістьма цвяхами
Перший ряд черепиці укложите так, щоб нижня кромка її розташовувалася не вище, ніж на 1 см від нижнього краю карнизної черепиці, а «пелюстки» закривали місця стику карнизних черепиці.
Наступні ряди змонтуйте так, щоб кінці «пелюсток» черепиці були на одному рівні або вище з вирізами плиток попереднього ряду.
На торцевих частинах покрівлі черепицю обріжте по краю і проклейте клеєм K-36 на ширину не менше 10 см
В ендовах обріжте плитку таким чином, щоб на дні жолоба залишилася відкритою смуга KATEPAL SUPER PINTARI шириною близько 15 см
Проклейте краю плиток уздовж лінії відрізу на ширину не менше 10 см клеєм K-36. При відрізанні підкладайте під черепицю фанеру, щоб не пошкодити нижній шар покрівельного килима.

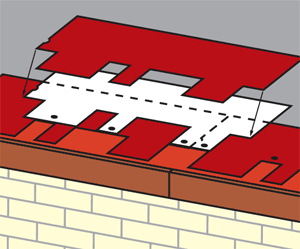

8.2) Монтаж черепиці типу «Rocky»
Укладання рядової черепиці слід починати від центру карнизного звису у напрямку торцевих частин покрівлі і коника. Перший ряд укладіть так, щоб «пелюстки» рядової черепиці закривали місця стику і лінію перфорації карнизних плиток. Наступний ряд укладіть з таким розрахунком, щоб місце стику нижніх гонтів розташовувалося по центру пелюстки середнього розміру монтованої гонта. Кожний ряд черепиці прибивати чотирма цвяхами до основи трохи вище паза плитки (20-30 мм) в середині так, щоб капелюшки цвяхів закривалися «пелюстками» наступного рядової черепиці.
Примітка: Не забувайте знімати захисну плівку з гонта.
9) Монтаж конькової черепиці
Конькова черепиця (0.25 x 0.33 м) виходить при розподілі карнизної черепиці на 3 частини по місцях перфорації. Змонтуйте конькову черепицю коник покрівлі короткою стороною паралельно коника, попередньо видаливши плівку. Прибийте чотирма цвяхами (по 2 з кожної сторони) так, щоб цвяхи опинилися під що накладається з нахлестом 5 см наступній черепицею

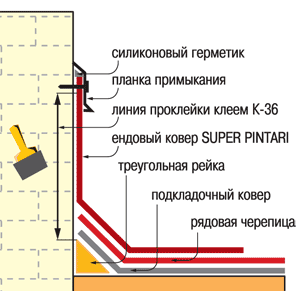

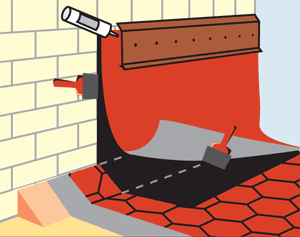

10) Монтаж покрівельних примикань
Проходи через покрівлю невеликого діаметра (антенні тощо ) виконуються за допомогою гумових ущільнювачів. Димові та інші труби, піддаються нагріванню, необхідно ізолювати. При монтажі гнучкої черепиці поблизу димових труб (рис. 16) або інших проходок по периметру з'єднання труби з покрівлею прибийте трикутну рейку 50*50 мм. Далі навколо димової труби змонтуйте підкладковий килим Katepal K-EL 60/2200 або Катепал, накладання промажте клеєм K-36. Потім покрівельну черепицю заведіть на вертикальну поверхню і приклейте клеєм K-36. По периметру трубу обклейте смугою SUPER PINTARI за допомогою суцільного шару клею K-36 таким чином, щоб зверху труба закривалася смугою не менше ніж на 30 см, а на схилі не менше ніж на 20 див. Закрийте примикання металевим фартухом (планкою примикання), який фіксується механічним шляхом, і загерметизуйте шви силіконовим герметиком, стійким до атмосферних впливів. Примикання до вертикальних стін виконується аналогічним чином
Застосування герметизуючого клею K-36
Для герметизації таких вузлів: нахлестів підкладкового килима; нахлестів рядової черепиці на єндовий килим, місць примикань, проходок килимових вентиляційних систем застосовують клей Katepal К-36».
Метод нанесення
Очистити поверхню від сипучих матеріалів, бруду, масла. На пористі і пилові основи нанести спочатку бітумний розчин K-80. Клей наноситься шпателем на одну з склеюваних поверхонь. Товщина шару: 0.5-1 мм. Ширина проклейки регламентується інструкцією по монтажу. При обклеюванні примикань до стін і труб клей наноситься по всій поверхні зіткнення. Шви цегельної кладки затираються розчином урівень з цеглою. Склеювання проводиться через 1-3 хв. (в залежності від температури навколишнього повітря) після нанесення клею. До поклейки на погрунтованих поверхні обов'язково переконатися в повному висиханні ґрунтовки. При низьких температурах перед нанесенням здійснюють підігрів клею.
Загальні дані
• Температура зберігання: до + 33 град. З
• Температура нанесення: від + 5 до + 50 град. З
Монтаж в зимовий період
Оптимальна температура для монтажу гнучкої черепиці будь-якого виробника – вище +12 °С. Бажано також наявність сонця і відсутність вітру. Тоді самоклеючий шар на нижній стороні плитки протягом декількох днів спаяет гонти в монолітну водонепроникну поверхню.
Проте в нашій смузі така погода стоїть тільки обмежений час, а будівництво ведеться цілий рік. Тому монтаж м'якої черепиці в холодну пору проводити можна, але дотримуючись певних правил.
При низьких температурах матеріал повинен зберігатися в теплому приміщенні і виноситися на вулицю прямо перед установкою.
Поверхня покрівлі очищається від снігу та вологи перед укладанням.
Перед установкою на покрівлю покрівельний гонт – клейова смуга - прогрівається знизу будівельним феном.
Рекомендується додатково промащувати приклеювані поверхні бітумною мастикою або клеєм.
При сильних морозах будується захисна підігрівається конструкція – тепляк, всередині якого ведуться покрівельні роботи.
Догляд за покрівлею
Щоб покрівля з бітумної черепиці прослужила вам довше має сенс іноді доглядати за нею.
2 рази в рік проводиться огляд покрівлі:
- Видаляється сміття з покрівлі і з водостоку – листя, гілки і т. д. – за допомогою м'якої щітки або вручну.
- Забезпечується вільний стік води з даху і по водостічній системі.
- При виявленні пошкоджень необхідно не відкладаючи полагодити покрівлю.
